Углеродные волокнистые материалы (УВМ) выпускаемые на основе полиакрилонитрильного (ПАН) волокна широко применяются как в изготовлении продукции военного, так и гражданского назначения. Высокопрочные высокомодульные волокнистые материалы на основе ПАН-волокон являются армирующими наполнителями конструкционных углепластиков (композитов). Углеродные волокнистые материалы на основе ПАН обеспечивают в изделиях: - высокую прочность при растяжении
- высокую прочность при сжатии
- высокую жесткость
- низкую плотность
- по удельным характеристикам (отношению прочности и жесткости к плотности) конструкционные углепластики превосходят все известные металлические аналоги, такие как сталь, титан, алюминий, сплав в 5-8 раз
Выпускаются в виде: - непрерывных нитей толщиной от 120 текс до 30 ктекс
- однонаправленных и комбинированных лент
- тканей различного переплетения
Области применения: - самолето- и ракетостроение
- текстильное машиностроение
- баковое оборудование, работающее под давлением
- автомобилестроение
- спортивные изделия
- химическое машиностроение
- строительная индустрия
- железнодорожный транспорт
Углеродные однонаправленные ленты Наименование материала | Ширина, мм. | Поверхн. плотность, г/м | Свойства в эпоксиуглепластике | Прочность при растяжении, ГПа | Прочность при сжатии, ГПа | Модуль упругости, ГПа | Толщина монослоя, мм | ЛУ-П-01 | 255+20 | 30+5 | 0,6-0,7 | 0,6-0,7 | 157+25 | 0,11+0,01 | ЛУ-П-02 | 255+20 | 35+5 | 0,6-0,7 | 0,6-0,7 | 157+25 | 0,12+0,01 | ЭЛУР-П | 245+30 | 30+5 | 0,8-0,9 | 0,8-0,9 | 145+20 | 0,11+0,01 | ЭЛУР-008-П | 255+20 | 15+5 | 0,9-1,0 | 0,9-1,0 | 145+20 | 0,08+0,01 | ЛЖУ-М-12 | 255+20 | 30+2 | 1,0-1,2 | 0,8-0,9 | 130+10 | 0,12+0,015 | ЛЖУ-М-15 | 250+25 | 30+2 | 1,0-1,2 | 0,7-0,8 | 160+10 | 0,12+0,015 |
Углеродные нити и жгутыНаименование материала | Линейная плотность нити, текс | Плотность, кг/м3 | Свойства в эпоксиуглепластике | Прочность при растяжении, Гпа | Прочность при сжатии, Гпа | Модуль упругости, Гпа | Плотность, кг/м3 | УКН-М
(2,5К*, 3К, 5К, 6К, 12К) | 120-720 | 1750+40 | 1,4-1,7 | 1,1-1,2 | 120-140 | 1450 | Грапан
(2,5К*, 3К, 5К, 6К, 12К) | 100-700 | 1720-1800 | 1,1-1,2 | 0,6-0,8 | 150-230 | 1500-1650 | УК-30
(320 К) | 30000 | 1750+40 | 0,8-1,0 | 0,6-0,8 | 90-120 | 1450 |
* "К" соответствует 1000 филаментов в нити
Углеродные и комбинированные тканые структуры на основе нитей УКН Наименование материала | Ширина, мм | Поверхностная плотность, г/м2 | Свойства в эпоксиуглепластике | Прочность при растяжении, Гпа | Прочность при сжатии, Гпа | Модуль упругости, Гпа | Толщина монослоя, мм | Углеродная ткань УТ | 400-900 | 200-450 | 0,6*** | 0,6*** | 60*** | 0,20-0,35 | Комбиниро-ванная лента УОЛ** | 300 | 60-100 | 1,3 | 1,0 | 120 | 0,17-0,25 |
** основа - углеродные нити, уток - органические или стеклянные нити *** величины по основе и по утку
Опыт применения конструкционных углепластиков на основе высокопрочных и высокомодульных углеродных волокон показал их эффективность прежде всего в конструкциях летательных аппаратов. Использование углепластика в конструкциях самолетов (створки шасси, подкосы крыла, воздухозаборники, панели пола и др.) позволили увеличить жесткость изделий в 1,5-2 раза, снизив одновременно массу изделия на 15-40% по сравнению с металлическим аналогом. В соответствии с проведенными расчетами показано, что емкости для хранения и транспортировки сжиженного газа из углепластика способны выдерживать давление 160-200 атм. при снижении массы емкости на 30-40%. Негорючие и хемостойкие материалы «НИТОКС®» на основе термостабилизированного полиакрилонитрильного (ПАН) волокна
Материалы выпускаются в виде: - непрерывного жгута линейной плотности 50 ктекс
- гофрированного непрерывного жгута
- резаного гофрированного волокна
- пряжи из резаного гофрированного волокна, в т.ч. в сочетании с другими волокнами
- тканей из пряжи, в т.ч. в сочетании с другими волокнами
Жгуты термостабилизированныеТехнические характеристики: - линейная плотность, текс - 300, 700, 1400, 50000
- количество элементарных волокон - 3000, 6000, 12000, 160000, 320000
- массовая доля аппрета, % - 2,0-2,5
Пряжа, комбинированная с шерстьюТехнические характеристики: - линейная плотность, текс - 100-140
- содержание шерсти, % - 30
- кислородный индекс, % - 31,6

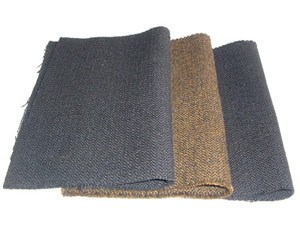

Ткань из комбинированной пряжиТехнические характеристики: - ширина, мм - 800-1000
- толщина, мм - 0,8-1,2
- поверхностная плотность, г/м2 - 300-400
Уплотнительная сальниковая набивкаТехнические характеристики: - сечение – квадратное
- размеры, мм - 5х5; 8х8; 10х10; 16х16; 32х32
- плетение - от 5х5 до 16х16 – сквозное, от 18х18 до 32х32 – многослойное
- плотность, кг/м3 - 700-1200
- предельная температура эксплуатации, °C – 250
- предельное давление, МПа – 25
- потеря массы при нагревании до 250оС, % не более 12
Технические характеристики материалов (по базовому термостабилизированному жгуту): - плотность (кг/м3) -1360-1410
- прочность элементарной нити (МПа) - 300-400
- удлинение при разрыве (%) - 16-23
- удельное электросопротивление (Ом/см) - 1012-1015
- кислородный индекс (%) - 40-45
- температура начала разложения (оС) - 250-300
Область применения: - защитная одежда для пожарных, металлургов, сварщиков
- негорючие обивочные ткани
- хемостойкие сальниковые уплотнительные набивки
- тканые и нетканые материалы для фильтрации горячих газов
|
