Контакты

тел.: 8 (495) 583-32-50, 8 (495) 583-34-02, 8 (495) 586-26-57

факс: 8 (495) 583-32-61

e-mail: uvicom@inbox.ru

Юридический адрес: 141006, г. Мытищи, Московская область, Олимпийский проспект, д.38, корпус административно-бытовой "А", помещение 601

Фактический адрес: 141006, г. Мытищи,Московская область, Олимпийский проспект, д.38, корпус административно-бытовой "А", помещение 601

Почтовый адрес: 141009, г.Мытищи,Московская область, а/я 357

Научное исследование

Новый прибор синхронного термического анализа NETZSCH STA 449 F3 Jupiter®







Группа методов исследования: термический анализ (термоанализ)

Метод измерения: синхронный термический анализ (СТА, синхронный термоанализ, совмещенный термоанализ, дериватография), дифференциальная сканирующая калориметрия (ДСК), дифференциальный термический анализ (ДТА, дифференциалтьный термоанализ), термогравиметрия (ТГ) Тип прибора: прибор синхронного термического анализа (дериватограф)

Измеряемые величины: теплоемкость, тепловой эффект (теплота, энтальпия) и температура плавления, кристаллизации, рекристаллизации, фазовых переходов, перехода стеклования, химических реакций, температура термического разложения, потеря массы, остаточная масса, температуры окисления



Применение:

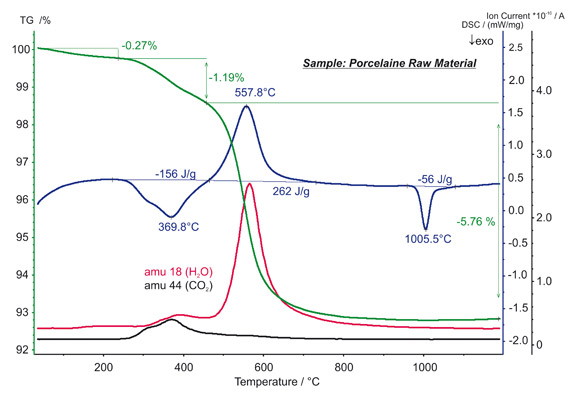

Определение параметров фарфорового сырца

СТА-МС измерение фарфорового сырца показывает 3 стадии потери массы. До температуры ~ 250°C происходит испарение влаги. Между 250°C и 450°C наблюдается выгорание органического связующего, которое сопровождается выделением энергии 156 Дж/г. При температурах выше 450°C начинается дегидратация каолина, на которую затрачивается 262 Дж/г. Масс-спектрометр регистрирует массовые числа 18 и 44, что указывает на выделение соответственно H2O и CO2. Экзотермический ДСК пик при 1006°C с энтальпией в -56 Дж/г свидетельствует о твердофазном переходе.

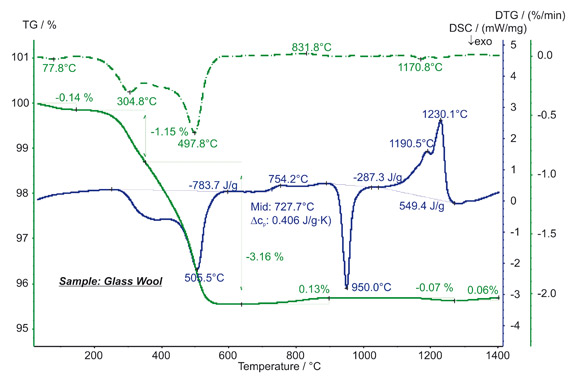

Строительные материалы: стекловолокно

Стекловолокно часто используется для теплоизоляции зданий и отопительных трубопроводов. Измерение показывает три стадии потери массы до температуры приблизительно 600°C, которые обусловлены испарением влаги и выгоранием органического связующего. Последние видны благодаря значительному ДСК сигналу в этом температурном диапазоне. Ступенька ДСК сигнала при 728°C соответствует переходу стеклования (увеличение удельной теплоемкости на 0.41 Дж/[г*K]). Экзотермический ДСК пик при 950°C с энтальпией в -287 Дж/г соответствует кристаллизации; эндотермические эффекты между ~1050°C и 1250°C с полной энтальпией 549 Дж/г обозначают плавление. Незначительная потеря массы при температуре выше 700°C наиболее вероятно обусловлена окислением и испарением примесей.



Проводим исследования для  НИИ,коммерческих организаций и других структур.
